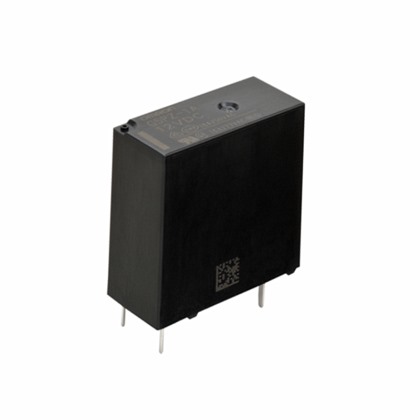

      歐姆龍功率繼電器G5PZ-1A系列
      • 歐姆龍功率繼電器G5PZ-1A系列

      歐姆龍功率繼電器G5PZ-1A系列

      所屬類別:功率繼電器

      產品規格:

      歐姆龍功率繼電器G5PZ-1A系列
      • 歐姆龍功率繼電器G5PZ-1A系列

      歐姆龍功率繼電器G5PZ-1A系列

      所屬類別:功率繼電器

      產品規格:

      詳細內容

      G5PZ 功率繼電器

      20 A緊湊型功率繼電器

      • 10.5 mm (W)纖薄型和1極16 A/20 A開關能力
      • 高靈敏度,530 mW的線圈功耗,保持電壓降低50%,進一步節省了能源
      • 最短6.4 mm的絕緣距離, 10 kV的耐沖擊電壓(線圈和觸點之間)
      • 符合IEC60664-1標準的加強絕緣
      • 分類 接點構成 防護構造 型號 額定線圈電壓 最小包裝單位
        標準 SPST-NO (1a) 耐助焊劑 G5PZ-1A 5 VDC
        12 VDC
        24 VDC
        100件/托盤
        大容量 G5PZ-1A-E
        注1. 訂購時,請?jiān)谛吞柡筇砑宇~定線圈電壓。
        示例:G5PZ-1A DC12:額定線圈電壓
        但是,產品外殼和包裝上的線圈電壓注釋將標記為 VDC。
      • 線圈
        項目



        額定電壓
        額定電流(mA) 線圈電阻(W) 動作電壓(V) 復位電壓(V) 最大電壓(V) 功耗(mW)
        額定電壓的%
        5 VDC 106 47 75%以下 10%以上 140%
        (23°C時)
        約530
        12 VDC 44.1 272
        24 VDC 22.1 1087
        1. 額定電流和線圈電阻是在線圈溫度為23℃時的測定值,公差為±10%。
        2. 動作特性是在線圈溫度為23℃時的測定值。
        3. “最大電壓”是指繼電器線圈能承受的電壓最大值。

        接點
        分類
        標準 大容量
        型號
        G5PZ-1A G5PZ-1A-E
        負載
        項目
        阻性負載
        接點類型
        接點材質 銀合金(無鎘)
        額定負載 16 A @ 250 VAC 20 A @ 250 VAC
        額定通電電流 16 A 20 A
        最大開關電壓 250 VAC
        最大開關電流 16 A 20 A

        實際負載壽命(參考值)
        1. 250 VAC變頻器負載(標準) 浪涌電流: 240 A(0-P, 上升時間3 ms或以上), 電流16 A,切斷電流0 A
        50,000次以上(23°C時)
        2. 250 VAC變頻器負載(大容量) 浪涌電流: 240 A(0-P, 上升時間3 ms或以上), 電流20 A,切斷電流0 A
        50,000次以上(23°C時)

        特性
        分類
        標準 大容量
        型號
        項目
        G5PZ-1A G5PZ-1A-E
        接點電阻 *1 100 mΩ以下
        動作時間 15 ms以下
        復位時間 5 ms以下
        絕緣電阻 *2 1,000 MΩ以上
        絕緣強度 線圈與接點間 4,000 VAC 50/60 Hz 1 min
        同極接點間 1,000 VAC 50/60 Hz 1 min
        耐沖擊電壓 線圈與接點間 10 kV (1.2 x 50 μs)
        抗振性 毀壞 10~55~10Hz,單振幅0.75 mm
        (雙振幅1.5 mm)
        誤動作 10~55~10Hz,單振幅0.75 mm
        (雙振幅1.5 mm)
        抗沖擊性 毀壞 1,000 m/s2
        誤動作 200 m/s2
        耐久性 機械壽命 2,000,000次以上
        電氣壽命
        (阻性負載)
        100,000次
        (250 VAC,16 A時)
        50,000次
        (250 VAC,20 A時)
        故障率P水準(參考值)*3 5 VDC 100 mA
        動作溫度 -40 to 70°C
        (無結冰或凝露)
        使用環境濕度 5~85%
        重量 約10.5 g
        注. 上表中的值為23°C時的初始值。
        1. 測量條件:在5 VDC、1A時采用電壓降方法
        2. 測量條件:采用500 VDC兆歐表在與測量耐壓強度相同的位置測得。
        3. 此值在開關頻率為120次/分鐘的條件下測得。
      • (單位: mm)
        G5PZ
        G5PZ:外形尺寸1
        PCB安裝孔
        (底視圖)
        公差:±0.1mm

        G5PZ:外形尺寸2
        端子排列/內部連接
        (底視圖)
        G5PZ:外形尺寸3
        (No coil polarity)
      • ●繼電器動作后的線圈電壓下降(保持電壓)

        • 如果繼電器動作后線圈電壓降為保持電壓,應先向線圈施加額定電壓至少100ms,如下圖所示。
        • 線圈保持電壓需要的電壓至少為額定電壓的50%。請勿讓電壓波動使線圈保持電壓降至此值以下。

        G5PZ:外形尺寸4

        施加
        線圈電壓
        線圈電阻* 功耗
        額定電壓 100% 475 Ω (5 VDC)
        272 Ω (12 VDC)
        1087 Ω (24 VDC)
        約530 mW
        保持電壓 50% 約133 mW
        * 線圈電阻是在線圈溫度為23℃時的測定值,公差為±10%
