    您當前的位置：首頁

            ? 產品信息
            ? 歐姆龍開關
            ? 微動開關
     ? SS-10GL
















      高級搜索：

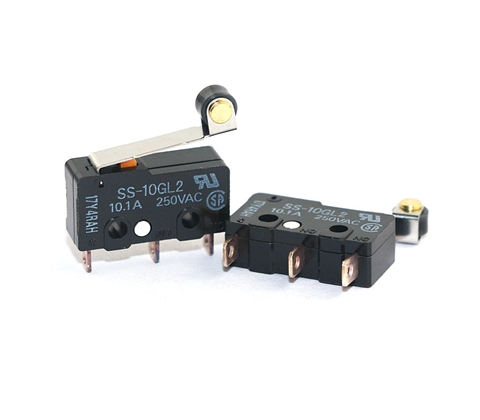

                SS-10GL















      •
                                    SS-10GL

        •






















      SS-10GL




      所屬類別：微動開關


      產品規格：





































                SS-10GL















      •
                                    SS-10GL

        •






















      SS-10GL




      所屬類別：微動開關


      產品規格：






































                    詳細內容


                SS系列小型微動開關

高安全而又可靠的歐姆龍超小型基本開關

備有0.1A～10.1A型的各個品種，產品規格齊全，是歐姆龍暢銷的微動開關。

動作力規格滿足從低負載動作到高負載動作的各種用途，品種豐富。

采用簡單穩定的分割2片彈簧，實現了3,000萬次的長壽命。

可提供1 mm最小接點間隙型號用于聯鎖設備


      SS系列小型微動開關




































      •




				擺桿型






				焊接端子


				1c


				0.49 N

{50 gf}


				SS-10GL


				SS-5GL


				SS-01GL






				1b


				SS-10GL-2


				SS-5GL-2


				SS-01GL-2






				1a


				SS-10GL-3


				SS-5GL-3


				SS-01GL-3






				接線片端子（#110）


				1c


				SS-10GLT


				SS-5GLT


				SS-01GLT






				1b


				SS-10GL-2T


				SS-5GL-2T


				SS-01GL-2T






				1a


				SS-10GL-3T


				SS-5GL-3T


				SS-01GL-3T






				印刷基板用端子


				1c


				SS-10GLD


				SS-5GLD


				SS-01GLD






				1b


				SS-10GL-2D


				SS-5GL-2D


				SS-01GL-2D






				1a


				SS-10GL-3D


				SS-5GL-3D


				SS-01GL-3D






				焊接端子


				1c


				0.16 N

{16 gf}


				---


				SS-5GL-F


				SS-01GL-F






				1b


				---


				SS-5GL-F-2


				SS-01GL-F-2






				1a


				---


				SS-5GL-F-3


				SS-01GL-F-3






				接線片端子（#110）


				1c


				---


				SS-5GL-FT


				SS-01GL-FT






				1b


				---


				SS-5GL-F-2T


				SS-01GL-F-2T






				1a


				---


				SS-5GL-F-3T


				SS-01GL-F-3T





        •
      • 額定值








					項目








								型號




									額定電壓












					阻性負載








				SS-10 系列


				AC250V


				10.1A






				SS-5 系列


				AC125V

AC250V


				5A

3A






				SS-01 系列


				AC125V


				0.1A






				DC30V


				0.1A






				SS-5F 系列


				AC250V


				3 A






				DC30V


				5 A












				注:


				上述額定值是在下面條件下測得的數據。

(1)環境溫度: 20±2oC

(2)環境濕度: 65±5%RH

(3)操作頻率：30次/min








性能






				項目






				SS-10 系列


				SS-5 系列


				SS-01 系列


				SS-5F 系列








					容許操作速度




				0.1mm~1m/s ( 針狀按鈕型的場合)








					容許操作頻率




				機械


				400 次/min






				電氣




					30 次/min










					絕緣電阻




				100 MΩ 以上( DC500V絕緣電阻計)








					絕緣電阻

(初始型)




				OF 1.47 N 型


				30 mΩ 以下.


				50 mΩ 以下.


				30 mΩ 以下.






				OF 0.49 N 型


				-


				50 mΩ 以下.


				100 mΩ 以下.


				-






				OF 0.25 N 型


				-


				150 mΩ 以下.


				-








					耐電壓 *1




				同極端子間


				AC1,000V 50/60Hz 1min


				AC600V 50/60 Hz 1 min


				AC1,000V 50/60 Hz 1 min






				帶電金屬部與地之間


				AC1,500 V 50/60 Hz 1 min






				各端子和非帶電金屬部之間


				AC1,500V 50/60 Hz 1 min








					振動 *2




				誤動作


				頻率10~55Hz雙振幅1.5mm








					沖擊




				耐久


				OF 1.47 N 型


				最大1,000 m/s2（約100g）






				OF 0.49 N 型


				最大500 m/s2（約50g）


				-






				OF 0.25 N 型


				最大500 m/s2（約50g）


				-






				誤動作*2


				OF 1.47 N 型


				最大300 m/s2（約30g）






				OF 0.49 N 型


				最大200 m/s2（約20g）


				-






				OF 0.25 N 型


				最大200 m/s2（約20g）


				-








					壽命 *3




				機械


				10,000,000 次以上

(60 次/min)


				30,000,000 次以上

(60 次/min)


				100,000

次以上

(60 次/min)






				電氣


				50,000 次以上

(30 次/min)


				200,000 次以上

(30 次/min)


				100,000

次以上

(30 次/min)








					保護結構




				IEC IP40








					觸電保護級




				Class Ⅰ








					PTI (漏電特性)




				175








					使用環境溫度




				-25oC~+85°C 60%RH以下(無結冰、無凝露)








					使用環境濕度




				85%RH以下(+5~+35oC時 )








					重量




				約. 1.6 g (針狀按鈕型的場合)












				注:


				上述數值為初始值。








				*1


				耐電壓為使用了隔板(參考相關頁)時的數值。








				*2


				在針狀按鈕型中為自由位置和總行程位置的數值，擺桿型時是總行程位置上的數值。接點的閉路或開路在1ms以?xún)?nèi)。





        •
      •










								注:


								1.


								除非另有說明，否則所有單位均為毫米。








								2.


								以下插圖和圖形適用于焊接端子型號。有關帶有快速連接端子（＃110）或PCB端子的型號的詳細信息，請參見數據表的第6頁。








								3.


								上述外型尺寸圖中未注公差為±0.4mm。








								4.


								動作特性為向A方向 ()動作時的情況








尺寸表

(單位: mm)






								圖例、圖紙為焊接端子時的情況。有關接線片端子（#110）、印刷基板用端子的詳情請參考前頁的『■端子的種類/形狀』






								針狀按鈕型


								SS:dimensions1






								SS-10

SS-5(-F)

SS-01(-E,-F)



















												型號




													SS-10






													SS-5

SS-01






													SS-5-F

SS-01-F






													SS-01-E










													OF 最大

RF 最小




												1.47 N {150 gf}

0.25 N {25 gf}


												1.47 N {150 gf}

0.25 N {25 gf}


												0.49 N {50 gf}

0.04 N {4 gf}


												0.25 N {25 gf}

0.02 N {2 gf}








													PT 最大.

OT 最小

MD 最大




												0.6mm

0.4mm

0.12mm


												0.5mm

0.5mm

0.1mm


												0.5mm

0.5mm

0.1mm


												0.5mm

0.5mm

0.1mm








													OP




												8.4±0.5mm




































擺桿型


								SS:dimensions2






								SS-10GL

SS-5GL(-F)

SS-01GL(-E,-F)


















												注:






												RF的參考值表示的數值為擺桿的重量不影響按鈕開關安裝時的值。


















												型號




													SS-10GL






													SS-5GL

SS-01GL






													SS-5GL-F

SS-01GL-F






													SS-01GL-E










													OF 最大

RF 最小




												0.49 N {50 gf}

0.06 N {6 gf}


												0.49 N {50 gf}

0.06 N {6 gf}


												0.16 N {16 gf}

0.02 N {2 gf}


												0.08 N {8 gf}

0.01 N {1 gf}

(參考值)








													OT 最小

MD 最大




												1.0 mm

1.0 mm


												1.2 mm

0.8 mm


												1.2 mm

0.8 mm


												1.2 mm

0.8 mm








													FP 最大

OP




												13.6 mm

8.8±0.8mm












												注:


												RF的參考值表示的數值為擺桿的重量不影響按鈕開關安裝時的值。

















        •
