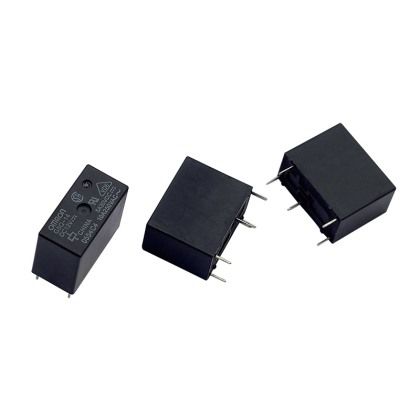

      G5Q-14-DC12V
      • G5Q-14-DC12V

      G5Q-14-DC12V

      所屬類別:功率繼電器

      產品規格:

      G5Q-14-DC12V
      • G5Q-14-DC12V

      G5Q-14-DC12V

      所屬類別:功率繼電器

      產品規格:

      詳細內容
      G5Q 功率繼電器
      1極10A開關容量的小型功率繼電器
      小型1a/1c接點繼電器。
      具有高開關性能,適用于各種負載。
      可確保8kV耐沖擊電壓(線圈-接點間)的小型產品。
      低線圈功耗(SPST-NO:200mW,SPDT:400mW)
      線圈絕緣類型:F類(UL1446)。
      符合IEC/EN 60335-1。(-HA型號)
      • 訂購信息

        端子形狀 市場代碼 分類 接點結構 防護構造 型號 額定線圈電壓 最小包裝單位
        印刷電路板用端子 通用繼電器 標準 SPST-NO (1a) 耐助焊劑型 G5Q-1A DC5V
        DC9V
        DC12V
        DC24V
        100 個/托盤
        塑料密封型 G5Q-1A4
        SPDT (1c) 耐助焊劑型 G5Q-1
        G5Q-1-PW DC5V
        DC12V
        DC24V
        塑料密封型 G5Q-14 DC5V
        DC9V
        DC12V
        DC24V
        大容量 SPST-NO (1a) 耐助焊劑型 G5Q-1A-EU DC5V
        DC12V
        DC24V
        塑料密封型 G5Q-1A4-EU
        SPDT (1c) 耐助焊劑型 G5Q-1-EU
        塑料密封型 G5Q-14-EU
        家用電器 標準 SPST-NO (1a) 耐助焊劑型 G5Q-1A-HA
        大容量 G5Q-1A-EU-HA DC12VDC
        DC24VDC
        標準 SPDT (1c) G5Q-1-HA DC5VDC
        DC12VDC
        DC24VDC
        G5Q-1-HA-PW
        大容量 G5Q-1-EU-HA DC12VDC
        DC24VDC
      • 額定值

        操作線圈

        接點構成 額定電壓 額定電流
        (mA)
        線圈電阻
        (Ω)
        動作電壓
        (V)
        復位電壓
        (V)
        最大容許電壓
        (V)
        消耗功率
        (mW)
        額定電壓的%
        SPST-NO (1a) DC5V 40 125 75% 以下 5%以上 190%
        (23oC時)
        約200
        DC9V 22.2 405
        DC12V 16.7 720
        DC24V 8.3 2880
        SPDT (1c) DC5V 80 63 5%以上
        5 ~ 25%?
        約400
        約36?
        DC9V 44.4 202
        DC12V 33.3 360
        DC24V 16.7 1440

        開關部

        項目 電阻負載
        SPST-NO (1a) SPDT (1c)
        標準 大容量 標準 大容量
        接觸結構
        接點材質 銀合金(無鎘)
        接定負載 AC125V 10A
        AC125V 3A
        AC250V 3A
        AC250V 5A
        DC30V 5A
        AC125V 10A
        AC125V 3A
        AC250V 3A
        AC250V 5A
        DC30V 5A
        AC125V 10A (NO)
        AC125V 3A (NO)
        AC250V 3A (NO)
        DC30V 5A(NO)
        AC125V 3A (NC)
        AC250V 3A (NC)
        DC30V 3A(NC)
        AC250V 10A(NO)
        AC125V 3A (NO)
        AC250V 3A (NO)
        DC30V 5A (NO)
        AC125V 3A (NC)
        AC250V 3A (NC)
        DC30V 3A (NC)
        額定通電電流 10 A (NO)/3 A (NC)
        接點電壓最大值 AC277 V, DC30 V
        接點電流最大值 AC: 10 A (NO)/3 A (NC)
        DC: 5 A (NO)/3 A (NC)

        性能

      • (單位: mm)

        G5Q-1A(4)(-EU)(-HA)

        • Dimensions: G5Q-1A, G5Q-1A4, G5Q-1A-EU (-HA), G5Q-1A4-EU

          ? 平均值

        • 印刷基板加工尺寸(BOTTOM VIEW)

          公差: ±0.1 mm

          PCB Mounting Holes
          端子配置/內部連接圖
          (BOTTOM VIEW)
          Terminal Arrangement / Internal Connections

          無線圈極性
