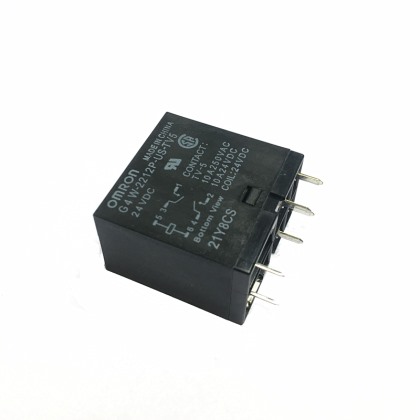

                G4W-2 PCB功率繼電器

脈沖電壓10kV、耐電壓4kV的電源開閉用

輸入·輸出間<線圈接點間>完全分離，實現耐沖擊電壓10,000V。

耐圈接點間的絕緣距離8mm以上，滿足VDE規格的C/250，耐電壓AC4,000V以上，符合日本電氣用品取締法標準品取得UL508、CSA規格。

備有VDE規格認證品。是否可生產請另行查詢。

1a型（TV-8）、2a型（TV-5）適用相應的TV額定。

備有全波整流型。








































      • 標準型(UL規格、 CSA規格認證型)








					接點過程




					分類




				SPST-NO (1a)


				DPST-NO (2a)


				包裝單位






				型號


				線圈額定電壓


				型號


				線圈額定電壓






				標準型


				G4W-1112P-US-TV8


				12 VDC


				G4W-2212P-US-TV5


				12 VDC


				50 個/托盤






				24 VDC


				24 VDC






				100 VDC


				100 VDC












				注:


				關于VDE標準認證型和完全密封型，請垂詢本公司經銷商。








全波整流型 (UL規格、CSA規格認證型)








					接點構成




					分類




				SPST-NO (1a)


				DPST-NO (2a)


				最小包裝單位






				型號


				線圈額定電壓


				型號


				線圈額定電壓






				標準型


				G4W-1112P-US-TV8-Z


				12 VDC


				G4W-2212P-US-TV5-Z


				12 VDC


				50 個/托盤






				24 VDC


				24 VDC






				100 VDC


				100 VDC












				注:


				訂購時，請注明線圈額定電壓（V）。



















				此外，交付時的包裝標記及標注的電壓規格為□□ VDC。





        •
      • 線圈操作

單面穩定型








					項目




					額定電壓




				額定電流

(mA)


				線圈電阻

(Ω)


				動作電壓

(V)


				復位電壓

(V)


				最大容許

電壓(V)


				消耗功率

(mW)






				% of rated voltage






				12 VDC


				66.7


				180


				80%

以下


				10%

以上


				130%

(at 23°C)


				約 0.8 mW






				24 VDC


				33.3


				720






				100 VDC


				8


				12,500












				注:


				1.


				線圈電阻是線圈溫度在＋23℃時的值，公差為±15%。









				2.


				動作特性為線圈溫度在＋23℃時的值。









				3.


				最大容許電壓為繼電器線圈能夠施加的電壓的最大值。






        •
      •










								注: 除非另有規定，否則所有尺寸均采用毫米作為單位。








標準型

G4W-1:Dimensions1

該插圖為G4W-2212P-US-TV5。

G4W-1112P-US-TV












								印刷基板加工尺寸　G4W-1112P-US-TV8(-Z)

(Bottom View)

尺寸公差為±0.1mm






								端子配置/內部連接圖

(Bottom View)










								印刷基板加工尺寸　G4W-2212P-US-TV5(-Z)

(Bottom View)

尺寸公差為±0.1mm






								端子配置/內部連接圖

(Bottom View)















        •
