                G2RG-X 小型功率繼電器















      •
                                    G2RG-X 小型功率繼電器

        •






















      G2RG-X 小型功率繼電器




      所屬類別：功率繼電器


      產品規格：





































                G2RG-X 小型功率繼電器















      •
                                    G2RG-X 小型功率繼電器

        •






















      G2RG-X 小型功率繼電器




      所屬類別：功率繼電器


      產品規格：






































                    詳細內容

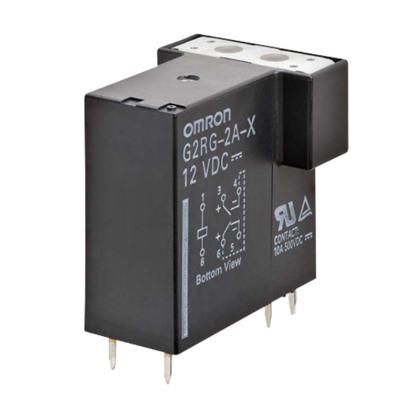

                G2RG-X 功率繼電器

實現DC500V 10A的直流高電壓開閉的小型功率繼電器

(1a接點1.5mm的2極串聯布線時)

2極串聯布線實現了DC500V10A的直流高電壓開閉

接點間隔3.0㎜(2極串聯接線時)

線圈接點間的絕緣距離8mm以上、耐沖擊電壓10kV的高絕緣

通過UL、TüV認證


      歐姆龍功率繼電器，歐姆龍繼電器




































      •




				接點構成


				保護結構


				端子形狀


				型號


				線圈額定電壓(V)


				最小包裝單位






				2a ＊


				耐助焊劑型


				印刷電路板端子


				G2RG-2A-X


				DC12

DC24


				60個/托盤












				注.


				訂購時，請注明線圈額定電壓(V)。

例：G2RG-2A-X DC12(額定線圈電壓)









				此外，交付時的包裝標記及標注的電壓規格為  VDC。

＊ 本產品以使用2極串聯布線為前提。





        •
      • 操作線圈








					項目








額定電壓(V)


				額定電流(mA)


				線圈電阻(Ω)


				動作電壓(V)


				復位電壓(V)


				最大容許電壓(V)


				消耗功率(mW)






				DC


				12


				66.6


				180


				80%以下


				10%以上


				110%

(23℃時)


				約800






				24


				33.3


				720












				注


				1.


				額定電流、線圈電阻是線圈溫度為+23℃時的值，公差±10％。









				2.


				動作特性為線圈溫度為+23℃時的值。









				3.


				最大容許電壓為繼電器線圈能夠施加的電壓的最大值。








開關部(接點部)2極串聯布線時








					負載


項目


				阻性負載






				接觸結構


				單






				接點材質


				Ag合金(無Cd材料)






				額定負載


				DC500V 10A






				額定通電電流


				8A






				接點電壓的最大值


				DC500V






				接點電流最大值


				10A








特性






				接觸電阻 ＊1


				100mΩ以下






				動作時間


				15ms以下






				復位時間


				5ms以下






				最大開關頻率


				機械


				18,000次/h






				額定負載


				1,800次/h






				絕緣電阻 ＊2


				1,000MΩ以上






				耐壓


				線圈與接點間


				AC5,000V 50/60Hz 1min






				異極接點間


				AC3,000V 50/60Hz 1min






				同極接點間


				AC1,000V 50/60Hz 1min






				耐沖擊電壓


				10kV(1.2×50μs)






				絕緣距離


				線圈與接點間


				空間 ： 8mm、沿面 ： 8mm






				振動


				耐久


				10～55～10Hz 單振幅0.75mm(雙振幅1.5mm)






				誤動作


				10～55～10Hz 單振幅0.75mm(雙振幅1.5mm)






				沖擊


				耐久


				1,000m/s2






				誤動作


				勵磁 ： 200m/s2






				耐久性


				機械


				100萬次以上(開關頻率18,000次/h)






				電氣 ＊3

(阻性負載、2極串聯布線時)


				DC500V 10A 1萬次

DC500V 1A 3萬次

(開關頻率1,800次/h)






				使用環境溫度


				-40～+85℃(無結冰、無凝露)






				使用環境濕度


				5～85％RH






				重量


				約22g












				注.





				上述值為(環境溫度23℃)初始值。






				＊


				1.


				測量條件：DC5V 1A電壓下降法。各接點端子間的值。






				＊


				2.


				測量條件：用DC500V絕緣電阻計測量與耐壓項目中相同的部位。






				＊


				3.


				請將二極管和齊納二極管接至繼電器線圈。





        •
      •




				(單位：mm)

G2RG-2A-X

G2RG-2A-X:外形尺寸1






				印刷電路板加工尺寸

(BOTTOM VIEW)

尺寸公差為±0.1mm

G2RG-2A-X:外形尺寸2


				端子配置/內部接線圖

(BOTTOM VIEW)

G2RG-2A-X:外形尺寸3

開關部有極性，敬請注意。

請務必在2極串聯時使用本產品。

(無線圈極性)





        •
